Типы водосточных воронок Sika

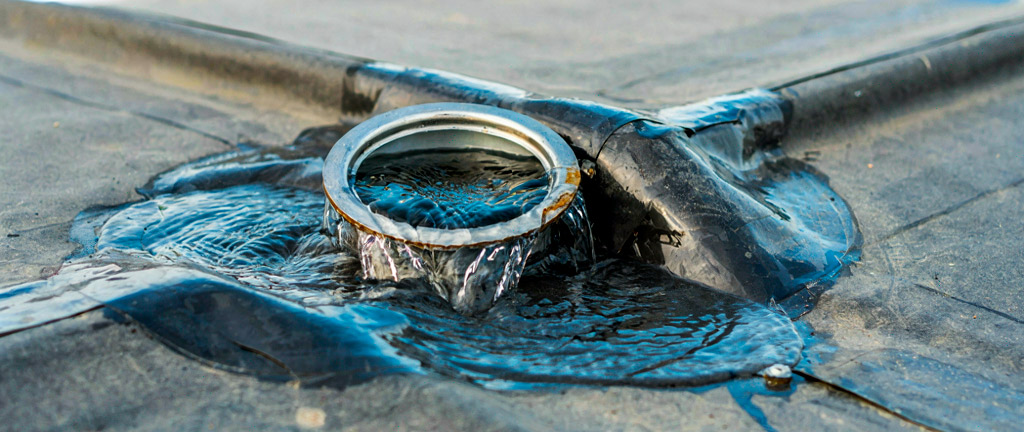

Водосточная воронка — ключевой элемент системы водоотвода плоской кровли. От её правильного выбора и монтажа зависит, будет ли кровля справляться с ливневыми осадками или превратится в бассейн. Sika предлагает три типа воронок для мембран Sarnafil:
| Тип | Конструкция | Применение | Диаметр, мм |
|---|---|---|---|
| С ПВХ фланцем | Корпус из ПВХ с фланцем для приварки к мембране | Основной водосбор, стандартные кровли | 75, 110, 160 |
| С электрообогревом | Встроенный греющий кабель (30–60 Вт) | Кровли с риском обледенения | 110, 160 |
| Парапетная (аварийный перелив) | Горизонтальный выпуск через парапет | Дублирующий водосброс при засоре основной воронки | 75, 110 |
| С листвоуловителем | Съёмная решётка или корзина | Кровли с деревьями поблизости | 110, 160 |
Расчёт количества и расстановка воронок
Согласно СП 30.13330.2016 «Внутренний водопровод и канализация зданий», расчёт водосточной системы выполняется по интенсивности дождя для данной местности (параметр q20, л/с с 1 га). Для Москвы q20 = 80 л/с·га.
Формула расчёта: F = Q / (q20 × ψ), где F — площадь водосбора на одну воронку (м²), Q — пропускная способность воронки (л/с), ψ — коэффициент стока (0,95 для кровель).
| Диаметр воронки, мм | Пропускная способность, л/с | Площадь водосбора (Москва), м² |
|---|---|---|
| 75 | 5,0 | 65 |
| 110 | 12,0 | 158 |
| 160 | 25,0 | 329 |
Правила расстановки: минимальное количество — 2 воронки на кровлю (для резервирования), расстояние между воронками — не более 48 м (для плоских кровель), уклон ендовы к воронке — не менее 1,5%.
Технология монтажа водосточной воронки
- Установка корпуса воронки: в пониженном месте кровли, с опиранием на бетонное основание. Корпус фиксируется механически.
- Приварка ПВХ фланца: фланец воронки приваривается к мембране Sarnafil горячим воздухом (400–450°C) с прокаткой силиконовым роликом. Нахлёст мембраны на фланец — не менее 50 мм.
- Установка прижимного кольца: механическая фиксация мембраны на фланце. Кольцо затягивается болтами из нержавеющей стали A4.
- Установка листвоуловителя: съёмная решётка или корзина для защиты от засора листвой и мусором.
- Подключение к стояку: соединение с водосточной трубой через компенсационный патрубок.
Системы электрообогрева воронок
В российском климате обогрев водосточных воронок — не опция, а необходимость. Замерзание воронки приводит к скоплению воды на кровле, образованию наледи и, как следствие, протечкам и разрушению кровельного пирога.
Воронки Sika с электрообогревом оснащены саморегулирующимся греющим кабелем мощностью 30–60 Вт. Кабель автоматически увеличивает мощность при понижении температуры и снижает при повышении. Подключение — к сети 220 В через терморегулятор (включение при +5°C, отключение при +10°C).
Типичные ошибки монтажа
| Ошибка | Последствия |
|---|---|
| Одна воронка на всю кровлю | При засоре — затопление кровли |
| Воронка в повышенной точке | Застой воды, протечки |
| Отсутствие обогрева | Замерзание, наледь, разрушение воронки |
| Непровар фланца к мембране | Протечки в месте примыкания |
| Отсутствие листвоуловителя | Засор стояка, перелив через парапет |
Нормативная база
Список использованных нормативных документов:
- СП 30.13330.2016 «Внутренний водопровод и канализация зданий».
- СП 17.13330.2017 «Кровли».
- СП 32.13330.2018 «Канализация. Наружные сети и сооружения».
- Технический каталог Sika «Sarnafil Roof Drains», 2023.
