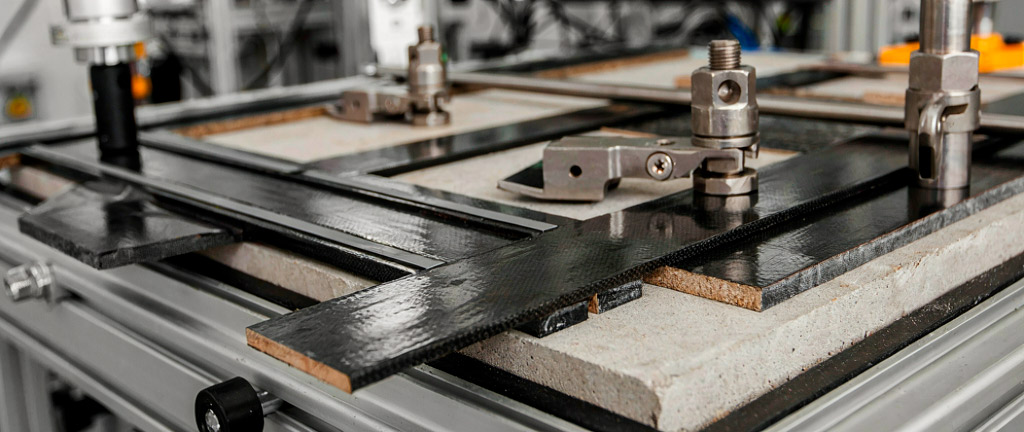

Система внешнего армирования Sika CarboDur: ламели из углеволокна, технология усиления балок и плит

Что такое ламели CarboDur и чем они отличаются от холстов

Ламели Sika CarboDur — это готовые углеволоконные полосы (препреги) заводского изготовления. В отличие от холстов SikaWrap, которые поставляются в рулонах и пропитываются эпоксидным клеем непосредственно на объекте, ламели уже пропитаны и отверждены в заводских условиях. Это даёт два ключевых преимущества: гарантированное качество пропитки (исключён человеческий фактор) и экономия времени на объекте (не нужно смешивать клей для пропитки).

Ламели CarboDur производятся методом пултрузии: углеродные волокна протягиваются через ванну с эпоксидной смолой и формуются в полосы заданного сечения. Процесс контролируется автоматически, что обеспечивает стабильность свойств от партии к партии.

Технические характеристики ламелей CarboDur

Типы S (Standard) — для большинства задач усиления. Типы M (Medium) — повышенный модуль, для конструкций с ограничением по деформациям. Типы H (High) — высокий модуль, для усиления без увеличения прогиба.

CarboDur vs SikaWrap: когда что применять

Технология приклейки ламелей

1. Подготовка бетона: шлифовка до заполнителя, обеспыливание
2. Выравнивание поверхности: SikaDur-30 (заполнение раковин)
3. Нанесение клея SikaDur-30 на ламель зубчатым шпателем (слой 1–2 мм)
4. Прижатие ламели к бетону резиновым валиком (от центра к краям, выдавливая воздух)
5. Удаление излишков клея
6. Отверждение 24 часа при +20°C

Основы расчёта усиления по СП 164.1325800

Расчёт выполняется по СП 164.1325800.2014. Предельный изгибающий момент усиленного сечения: M_Rd = M_Rd,0 + A_f × E_f × ε_f × z, где A_f — площадь сечения ламели, E_f — модуль упругости, ε_f — предельная деформация (0,8% для S-типа), z — плечо внутренней пары.

Нормативная база
